Кабель силовой ППГнг(А)-HF, ППГЭнг(А)-HF

Описание кабеля: Кабели предназначены для передачи и распределения электрической энергии в электротехнических стационарных установках на номинальное переменное напряжение 0.66 и 1 кВ частотой 50 Гц. Для прокладки в сухих и влажных производственных помещениях. Кабели не рекомендуются для прокладки в земле (траншеях). Кабели не распространяют горение при групповой прокладке.

Область применения:

  • для прокладки во внутренних электроустановках;
  • для монофункциональных высотных зданий, комплексов и сооружений с массовым пребыванием людей;
  • для помещений, оснащенных компьютерной и микропроцессорной техникой.

Условия эксплуатации, класс пожарной опасности:

Для кабелей ППГнг(А)-HF, ППГЭнг(А)-HF по ГОСТ 31565 — 2012 — П1б.8.1.2.1

Нераспространение горения при групповой прокладке (категории А)

ДИАПАЗОН ДОПУСТИМЫХ ТЕМПЕРАТУР
при эксплуатации от -60°C до +90°C
при монтаже от -15°C до +50°C

МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА КАБЕЛЯ
Dн – мах наружный размер кабеля          10 х Dн

МИНИМАЛЬНЫЙ СРОК СЛУЖБЫ             40 лет

Кабель ППГнг(А)-HF, ППГЭнг(А)-HF допускается использовать внутри помещений и на открытом воздухе, в условиях воздействия прямых солнечных излучений и атмосферных осадков.

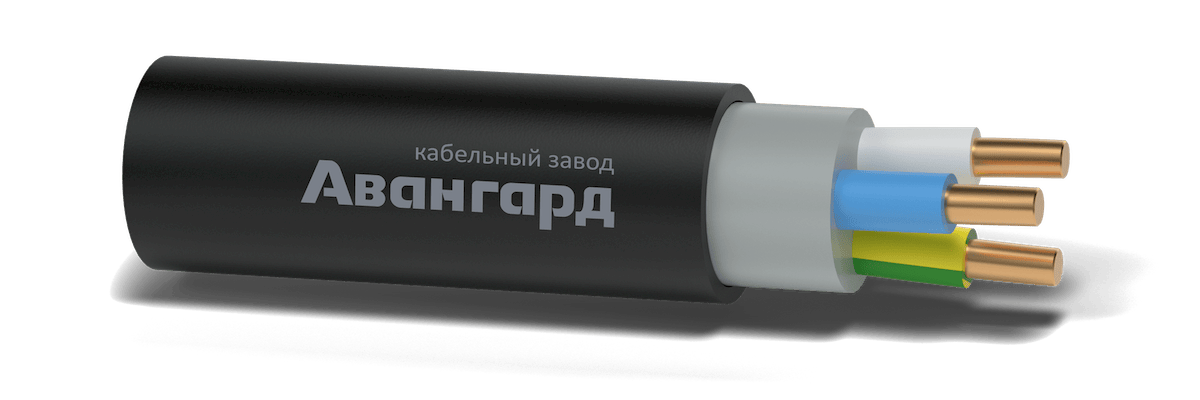

Конструкция кабеля:  ТУ 27.32.13-004-77752578-2017

  1. Медная токопроводящая жила 1 класса гибкости
  2. Количество жил 2 - 5. Номинальное сечение основных жил, 1.5 – 16 мм.кв.
  3. Изоляция из полимерной композиции, не содержащей галогенов.
  4. Наружная оболочка из полимерной композиции черного цвета, не содержащей галогенов.
  5. Экран - общий экран в виде обмотки из медных лент.

Электрические параметры:

  Номинальное сечение токопроводящих жил, мм.кв. 1.50 2.50 4.00 6.00 10.0 16.0
  Сопротивление жилы постоянному току при 20°C, не более, Ом/км 12.1 7.41 4.61 3.08 1.83 1.15
  Рабочее напряжение, не более, В 0.66/1 0.66/1 0.66/1 0.66/1 0.66/1 0.66/1



Массогабаритные параметры:  кабель ППГнг(А)-HF (Dн – наружный размер кабеля, мм; m – расчетная масса кг на 1км)

  Сечение токопроводящих жил, мм.кв. 1.50 1.50 2.50 2.50 4.00 4.00 6.00 6.00 10.0 10.0 16.0 16.0
  Число жил в кабеле, N m m m m m m
  2 11.6 206 12.4 248 14.1 335 15.1 406 16.7 536 18.6 718
  3 12.0 230 12.9 282 14.8 386 15.8 476 17.6 643 19.6 878
  4 12.8 264 13.8 328 15.9 455 17.1 567 19.0 777 21.3 1074
  5 13.6 293 14.7 366 17.1 512 18.8 643 20.6 889 23.2 1240



Массогабаритные параметры:  кабель ППГЭнг(А)-HF (Dн – наружный размер кабеля, мм; m – расчетная масса кг на 1км)

  Сечение токопроводящих жил, мм.кв. 1.50 1.50 2.50 2.50 4.00 4.00 6.00 6.00 10.0 10.0 16.0 16.0
  Число жил в кабеле, N m m m m m m
  2 12.0 243 12.8 288 14.5 383 15.5 458 17.1 595 19.0 785
  3 12.4 269 13.3 324 15.2 436 16.2 531 18.0 705 20.0 949
  4 13.2 306 14.2 374 16.3 510 17.5 627 19.4 845 21.7 1152
  5 14.1 338 15.1 417 17.5 572 18.9 709 21.0 964 23.6 1325
