Кабель силовой ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS

Описание кабеля: Кабели предназначены для передачи и распределения электрической энергии в электротехнических стационарных установках на номинальное переменное напряжение 0.66 и 1 кВ частотой 50 Гц. Для прокладки в сухих и влажных производственных помещениях. Кабели не рекомендуются для прокладки в земле (траншеях). Кабели не распространяют горение при групповой прокладке.

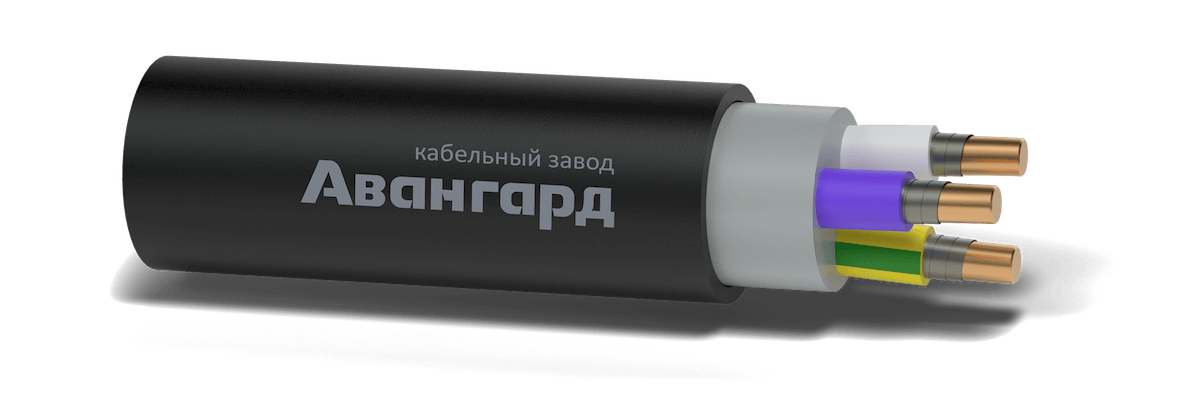

Конструкция кабеля: ТУ 27.32.13-004-77752578-2017

  1. Медная токопроводящая жила 1 класса гибкости
  2. Количество жил 2 - 5. Номинальное сечение основных жил, 1.5 – 16 мм.кв.
  3. Огнестойкость обеспечивается термическим барьером из двух слюдосодержащих лент которые наложены на жилу виде обмотки с перекрытием.
  4. Изоляция из поливинилхлоридного пластиката не распространяющие горение с пониженным дымо- и газовыделением. Изолированные жилы кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета, изоляция жил заземления выполняется двухцветной (зелено- желтой расцветки). Изолированные жилы скручены в сердечник правосторонней скруткой.
  5. Наружная оболочка из поливинилхлоридного пластиката не распространяющие горение с пониженным дымо- и газовыделением.

Область применения:

Огнестойкий кабель ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS активно используют для общепромышленного применения и на атомных станциях вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97 при поставках на внутренний рынок и на экспорт. Кабели предназначены для кабельных линий питания оборудования систем безопасности АС, электропроводок цепей систем пожарной безопасности (цепи пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов), в том числе во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В1, для электропроводок в операционных отделениях больниц, цепей аварийного электроснабжения и токоприемников, срабатывающих при пожаре.

Условия эксплуатации, класс пожарной опасности:

Для кабелей ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2

Нераспространение горения при групповой прокладке (категории А)

ДИАПАЗОН ДОПУСТИМЫХ ТЕМПЕРАТУР
при эксплуатации от -50°C до +80°C
при монтаже от -10°C до +50°C

МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА КАБЕЛЯ
Dн – мах наружный размер кабеля          10 х Dн

МИНИМАЛЬНЫЙ СРОК СЛУЖБЫ             30 лет

Кабель ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS допускается использовать внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Электрические параметры:

  Номинальное сечение токопроводящих жил, мм.кв. 1.50 2.50 4.00 6.00 10.0 16.0
  Сопротивление жилы постоянному току при 20°C, не более, Ом/км 12.1 7.41 4.61 3.08 1.83 1.15
  Рабочее напряжение, не более, В 0.66/1 0.66/1 0.66/1 0.66/1 0.66/1 0.66/1



Массогабаритные параметры:  кабель ВВГнг(А)-FRLS (Dн – наружный размер кабеля, мм; m – расчетная масса кг на 1км)

  Сечение токопроводящих жил, мм.кв. 1.50 1.50 2.50 2.50 4.00 4.00 6.00 6.00 10.0 10.0 16.0 16.0
  Число жил в кабеле, N m m m m m m
  2 11.1 175 11.9 212 13.7 278 14.5 338 15.3 497 20.2 680
  3 11.7 199 12.5 246 14.3 328 15.5 415 17.2 612 21.3 814
  4 12.6 240 13.5 296 15.6 398 16.9 508 19.5 759 23.4 1080
  5 13.6 270 14.7 352 17.0 478 18.8 619 21.5 928 26.1 1182



Массогабаритные параметры:  кабель ВВГЭнг(А)-FRLS (Dн – наружный размер кабеля, мм; m – расчетная масса кг на 1км)

  Сечение токопроводящих жил, мм.кв. 1.50 1.50 2.50 2.50 4.00 4.00 6.00 6.00 10.0 10.0 16.0 16.0
  Число жил в кабеле, N m m m m m m
  2 14.0 322 14.8 370 16.6 474 17.6 554 19.2 698 21.1 896
  3 14.7 355 15.5 414 17.4 537 18.5 636 20.2 819 22.3 1072
  4 15.7 406 16.7 479 18.8 628 20.0 751 22.0 979 24.4 1311
  5 16.9 447 18.0 531 20.4 700 21.7 844 24.1 1124 26.7 1500
