Коробки монтажные огнестойкие серии FВ
Коробка огнестойкая монтажная КОМ-П серии FB

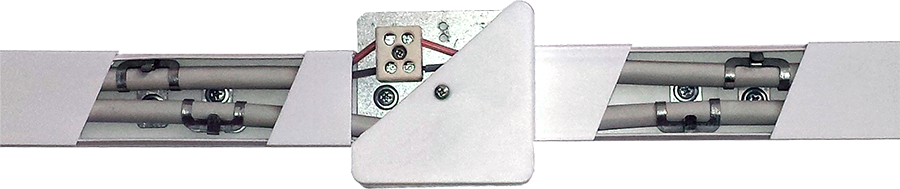

Коробка огнестойкая монтажная КОМ-П IP41 предназначена для коммутации кабелей, проложенных внутри помещений открыто или с использованием кабель-каналов, гофрированных труб и металлорукава, в том числе в составе Огнестойкой кабельной линии. На крышках коробок с внутренней стороны сделаны насечки для облегчения стыковки с используемыми монтажными материалами.

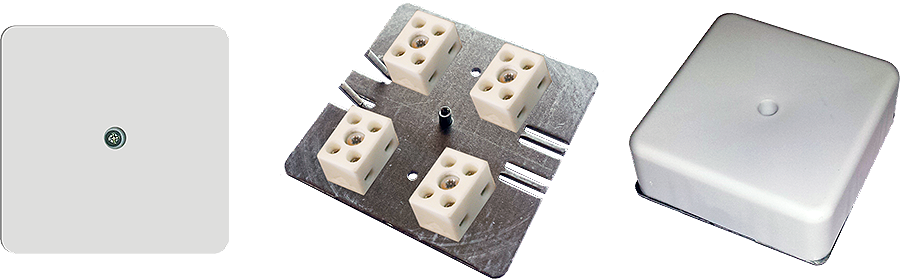

Коробка огнестойкая монтажная КОМ-П IP41, состоит из металлического основания, пластиковой крышки из ударопрочного полистирола, не распространяющего горение. Коробки оснащены необходимым количеством керамических клеммных колодок, сечение зажимаемых проводников 1,5 - 6 кв. мм. Степень защиты – IP41.
| КОМ-П/2 IP41 | КОМ-П/4 IP41 | КОМ-П/6 IP41 | КОМ-П/8 IP41 | |
| Количество контактов | 2 | 4 | 6 | 8 |
| Сечение проводника, мм.кв | 1.5 - 6.0 | 1.5 - 6.0 | 1.5 - 6.0 | 1.5 - 6.0 |
| Материал клеммных колодок | огнестойкая керамика | огнестойкая керамика | огнестойкая керамика | огнестойкая керамика |
| Степень защиты | IP 41 | IP 41 | IP 41 | IP 41 |
| Габаритные размеры, мм. | 75 х 75 х 30 | 75 х 75 х 30 | 75 х 75 х 30 | 75 х 75 х 30 |
| Масса, кг. | 0.10 | 0.11 | 0.13 | 0.15 |
Коробка огнестойкая монтажная пылевлагозащитная КОМ-П IP54 предназначена для коммутации кабелей, проложенных внутри и вне помещений открыто или с использованием кабель-каналов, гофрированных труб и металлорукава, в том числе в составе Огнестойкой кабельной линии.

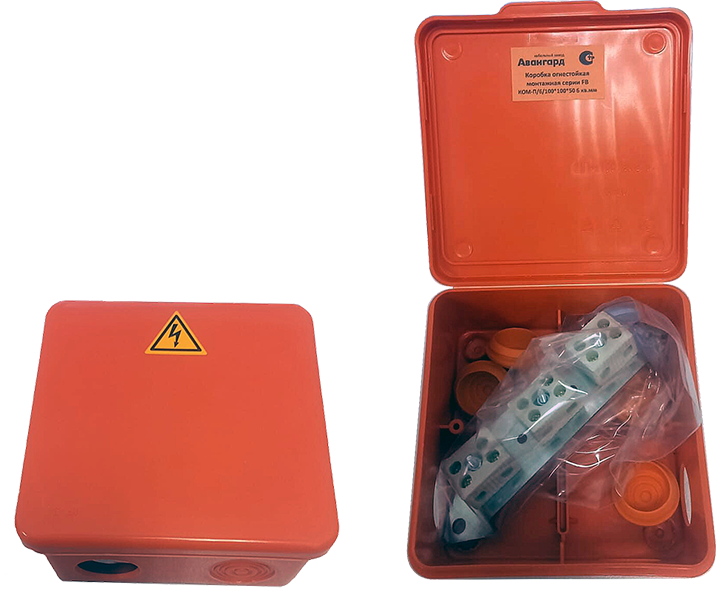

Коробка огнестойкая монтажная КОМ-П IP54 состоит из корпуса из не поддерживающего горение полипропилена и металлического кронштейна с необходимым количеством керамических клеммных колодок, сечение зажимаемых проводников 1,5 – 10 кв. мм. Коробки оснащены эластичными мембранными вводами в цвет корпуса. Степень защиты – IP54. Цвет корпуса – оранжевый.
| КОМ-П/2 IP54 | КОМ-П/4 IP54 | КОМ-П/6 IP54 | КОМ-П/8 IP54 | КОМ-П/10 IP54 | КОМ-П/12 IP54 | |
| Количество контактов | 2 | 4 | 6 | 8 | 10 | 12 |
| Сечение проводника, мм.кв. | 2,5; 6,0; 10,0 | 2,5; 6,0; 10,0 | 2,5; 6,0; 10,0 | 2,5; 6,0; 10,0 | 2,5; 6,0; 10,0 | 2,5; 6,0; 10,0 |
| Материал клеммных колодок | огнестойкая керамика | огнестойкая керамика | огнестойкая керамика | огнестойкая керамика | огнестойкая керамика | огнестойкая керамика |
| Степень защиты | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 |
| Габаритные размеры, мм. | 100x100x50 | 100x100x50 | 100x100x50 | 100x100x50 | 150x110x70 | 150x110x70 |
| Цвет корпуса | оранжевый | оранжевый | оранжевый | оранжевый | оранжевый | оранжевый |
| Масса, кг. | 0,135 | 0,147 | 0,164 | 0,178 | 0,200 | 0,215 |
Коробка огнестойкая монтажная КОМ-М серии FB

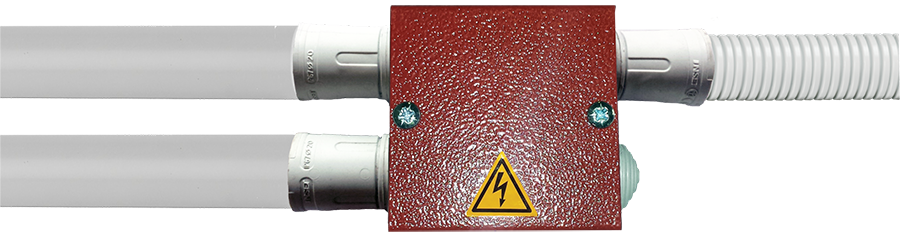

Коробка огнестойкая монтажная КОМ-М IP41предназначена для коммутации, ответвления кабелей связи и электросетей, проложенных внутри помещений открыто или с использованием кабель-каналов, гофрированных труб и металлорукава, в том числе в составе Огнестойкой кабельной линии. На корпусах коробок установлены пластиковые гермовводы* для облегчения стыковки с используемыми монтажными материалами.

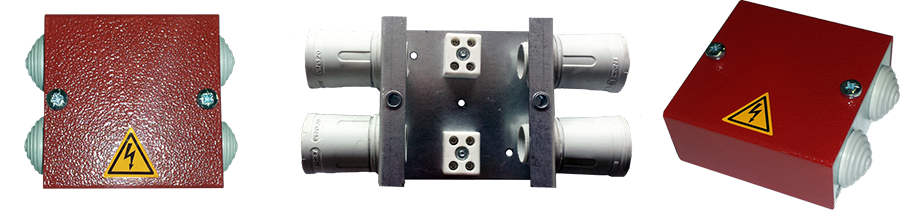

КОМ-М IP41 состоит из металлического основания с заземлением, металлической крышки и гермовводов. Коробки оснащены необходимым количеством керамических клеммных колодок, сечение зажимаемых проводников 1,5 - 10 кв. мм. Степень защиты – IP41.
* При специальном запросе коробки КОМ-М могут комплектоваться другими видами гермовводов.
| КОМ-М/2 | КОМ-М/4 | КОМ-М/6 | КОМ-М/8 | КОМ-М/10 | КОМ-М/2/10 | КОМ-М/4/10 | КОМ-М/6/10 | |
| Количество контактов | 2 | 4 | 6 | 8 | 10 | 2 | 4 | 6 |
| Сечение проводника, кв.мм. | 1.5 - 6.0 | 1.5 - 6.0 | 1.5 - 6.0 | 1.5 - 6.0 | 4 - 10 | 4 - 10 | 4 - 10 | 4 - 10 |
| Материал клеммных колодок | огнестойкая керамика | огнестойкая керамика | огнестойкая керамика | огнестойкая керамика | огнестойкая керамика | огнестойкая керамика | огнестойкая керамика | огнестойкая керамика |
| Степень защиты | IP 41 | IP 41 | IP 41 | IP 41 | IP 41 | IP 41 | IP 41 | IP 41 |
| Габаритные размеры, мм. | 75 х 75 х 30 | 75 х 75 х 30 | 75 х 75 х 30 | 75 х 75 х 30 | 75 х 75 х 30 | 75 х 75 х 30 | 75 х 75 х 30 | 75 х 75 х 30 |
Коробка огнестойкая монтажная КОМ-МС серии FB

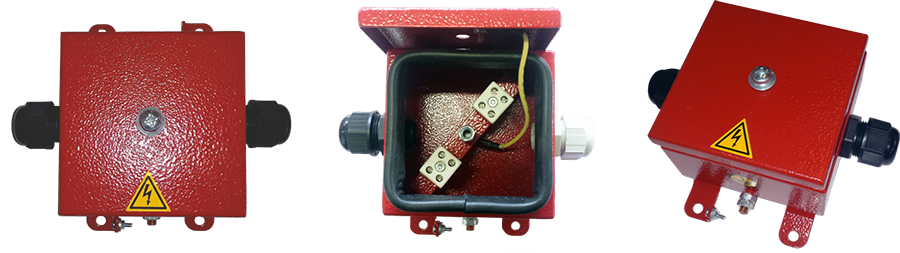

КОМ-МС состоит из металлического основания с наружным и внутренним заземлением, металлической крышки и гермовводов. Коробки оснащены необходимым количеством керамических клеммных колодок, сечение зажимаемых проводников 1,5 - 10 кв. мм. Степень защиты IP54 - IP67.
Коробка огнестойкая монтажная КОМ-МС предназначена для коммутации, ответвления кабелей связи и электросетей, проложенных внутри помещений открыто или с использованием кабель-каналов, гофрированных труб и металлорукава, в том числе в составе Огнестойкой кабельной линии. На корпусах коробок установлены гермовводы* для облегчения стыковки с используемыми монтажными материалами.
