Огнестойкая Кабельная Линия «АвангардЛайн»



Кабельный завод «Авангард» разработал и сертифицировал огнестойкую кабельную линию под торговой маркой «АвангардЛайн» ТУ 27.33.13-011-77752578-2021. Завод гарантирует сохранение времени работоспособности ОКЛ в условиях пожара при соблюдении требований к монтажу.

В состав огнестойкой кабельной линии «АвангардЛайн» входят:

  • Кабели огнестойкие производства кабельного завода ООО «АВАНГАРД»
    Кабели для систем пожарной сигнализации огнестойкие КПСнг(А)-FRLS, КПСCнг(А)-FRLS, КПСЭнг(А)-FRLS, КПСЭСнг(А)-FRLS, КПСнг(А)-FRHF, КПСCнг(А)-FRHF, КПСЭнг(А)-FRHF, КПСЭCнг(А)-FRHF, на номинальное переменное напряжение до 300 В, ТУ 3581-005-69237738-2013;
    Кабели монтажные огнестойкие с низкой токсичностью продуктов горения КПСнг(А)-FRLSLTx, КПСCнг(А)-FRLSLTx, КПСЭнг(А)-FRLSLTx, КПСЭСнг(А)-FRLSLTx, на номинальное переменное напряжение до 300В, ТУ 3581-007-77752578-2016;
    Кабели для систем пожарной сигнализации огнестойкие марки КПКВнг(А)-FRLS, КПКВСнг(А)-FRLS, КПКЭВнг(А)-FRLS, КПКВЭСнг(А)-FRLS, КПКВнг(А)-FRHF, КПКВСнг(А)-FRHF, КПКЭВнг(А)-FRHF, КПКВЭСнг(А)-FRHF, КПКВнг(А)-FRLSLTx, КПКВнг(А)-FRLSLTx, КПКВСнг(А)-FRLSLTx, КПКЭВнг(А)-FRLSLTx, КПКВЭСнг(А)-FRLSLTx, на номинальное переменное напряжение до 300 В, ТУ 3565-001-69237738-2013;
    Кабели для адресных систем пожарной сигнализации огнестойкие марки КАСнг(А)-FRLS, КАСЭнг(А)-FRLS, КАССнг(А)-FRLS, КАСЭСнг(А)-FRLS, КАСнг(А)-FRLSLTx, КАСЭнг(А)-FRLSLTx, КАССнг(А)-FRLSLTx, КАСЭСнг(А)-FRLSLTx, КАСнг(А)-FRHF, КАСЭнг(А)-FRHF, КАССнг(А)-FRHF, КАСЭСнг(А)-FRHF, на номинальное переменное напряжение ТУ 27.32.13-10-7775278-2021.
    Кабели силовые ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS, ППГнг(А)-FRHF, ППГЭнг(А)-FRHF на номинальное переменное напряжение до 1кВ; ТУ 27.32.13-004-77752578-2017, ГОСТ 31996-2012;
    Кабели силовые с низкой токсичностью продуктов горения ВВГнг(А)-FRLSLTx, ВВГЭнг(А)-FRLSLTx на номинальное переменное напряжение до 1кВ; ТУ 27.32.13-005-77752578-2017, ГОСТ 31996-2012.

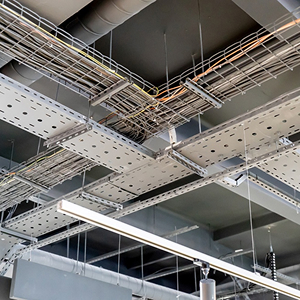

  • Лотки перфорированные и аксессуары к ним, толщиной металла от 0,7 до 1,5 мм, выпускаемые по ТУ 27.33.13-002-83135916-2017; производства ООО «ИЭК ХОЛДИНГ»Лотки неперфорированные  и аксессуары к ним, толщиной металла от 0,7 до 1,2 мм, выпускаемые  по ТУ 27.33.13-002-83135916-2017; производства ООО «ИЭК ХОЛДИНГ»; Лотки лестничные и аксессуары к ним, толщиной металла от 0,7 до 1,2 мм,  выпускаемые по ТУ 27.33.13-003-83135916-2017, производства ООО «ИЭК ХОЛДИНГ»; Лотки проволочные  и аксессуары к ним, толщиной проволоки от 4 до 5 мм, выпускаемые  по ТУ 3449-003-91444636-2016, ТУ 3449-005-91444636-2016; производства ООО «Металлические кабельные трассы» ТМ «IEK».
  • Металлические листовые перфорированные и неперфорированные кабельные лотки и аксессуары к ним серии S5 COMBITECH, шириной от 50 до 600 мм, с высотой борта 35, 50, 80 и 100 мм, длиной от 2000 до 3000 мм, с толщиной стенок от 0,6 до 1,5 мм, выпускаемые по ТУ 3449-013-47022248-2004, производства АО «ДКС» (ООО «Система 5»). Металлические проволочные кабельные лотки и аксессуары к ним серии F5  COMBITECH, шириной от 50 до 600 мм, с высотой борта от 30 до 100 мм, длиной от 2000 до 3000 мм, диаметр проволоки от 3,80 до 4,80 мм, выпускаемые по ТУ 3449-001-73438690-2006, производства АО «ДКС»  (ООО «Система 5»). Металлические лестничные кабельные лотки и аксессуары к ним серии L5 COMBITECH, шириной от 200 до 600 мм, с высотой борта 50, 80 и 100 мм, длиной от 3000 до 6000 мм, с толщиной стенок от 1,0 до 1,5 мм, выпускаемые по ТУ 3449-002-73438690-2008, производства АО «ДКС» (ООО «Система 5»). Опорные конструкции и монтажные устройства серии B5 COMBITECH в составе: профили, соединительные элементы, консоли, фиксаторы, подвесы и траверсы, скобы и держатели, выпускаемые по ТУ 3449-032-47022248-2012, производства АО «ДКС» (ООО «Система 5»). Система крепежа М5 COMBITECH в составе: метрический крепеж, анкеры, дюбели, такелаж.
  • Лотки металлические листовые перфорированные и неперфорированные торговой марки «Промрукав» для прокладки кабеля  и аксессуары к ним, шириной от 50 до 600 мм, с высотой борта от 50 до 100 мм, выпускаемые по ТУ 25.11.23-001-52715257-2019, производства ООО «Нептун».
    Лотки металлические лестничные торговой марки «Промрукав» для прокладки кабеля и аксессуары к ним, шириной от 100 до 600 мм, с высотой борта от 50 до 100 мм, выпускаемые по ТУ 25.11.23-001-52715257-2019, производства ООО «Нептун».
    Лотки металлические проволочные торговой марки «Промрукав» для прокладки кабеля и аксессуары к ним, шириной от 50 до 600 мм, с высотой борта от 30 до 100 мм, выпускаемые по ТУ 25.11.23-001-52715257-2019, производства ООО «Нептун»
    Система подвеса и крепежа серии ЛМ
  • Лотки и лотки-короба металлические замковые трубчатые системы OSTEC серии ЛПМЗТ(М) (перфорированные) и ЛНМЗТ(М) (неперфорированные).  Аксессуары и элементы монтажной системы применительно к данному типу лотка. Лотки лестничные металлические серии НЛО. Аксессуары и элементы монтажной системы применительно к данному типу лотка.
    Лотки металлические для электропроводок системы OSTEC типа УЛ(Н) (неперфорированные) и УЛ(П) (перфорированные). Аксессуары и элементы монтажной системы применительно к  данному типу лотка.
    Лотки проволочные для электропроводок системы OSTEC типа ПЛ (ПЛМ). Аксессуары и элементы монтажной системы применительно к данному типу лотка, выпускаемые по ТУ  25.11.23-001-63774458-2020, производства ООО «Технопром» (ОСТЕК).
  • Система кабельных лотков и кабельных лестниц серии: LPE, LNE, LP, LN, LPEplus, LNEplus,   LPplus, LNplus, LL, LLS, PL по ТУ 3449-001-29437321-2013 (Кабельные лотки и кабельные лестницы), производства  ООО «КМ-профиль» под торговой маркой "Система КМ".
  • Кабельный канал металлический оцинкованный ККМО    ТУ 3449-001-70631050-2005, аксессуары к ККМО КФСТ.305615.001, производства ООО «ФНПП «Гефест».
  • Кабель-каналы из поливинилхлорида, типов: ЭЛЕКОР, ПРАЙМЕР, ИМПАКТ, EKOLINE и аксессуары к ним, выпускаемые по ТУ 27.33.14-004-83135016-2017, изготовитель ООО «ИЭК Холдинг»;
  • Трубы гибкие гофрированные из ПВХ аксессуары к ним  выпускаемые по ТУ 27.33.14-002-83135016-2017, изготовитель ООО «ИЭК Холдинг»; Трубы гладкие жесткие ПВХ  аксессуары к ним, выпускаемые по ТУ 27.33.14-001-83135016-2017, изготовитель ООО «ИЭК Холдинг».
  • Короба серии «In-liner-Classic», «In-liner-Front» из композиции на основе не распространяющего горения ПВХ и аксессуары к ним, выпускаемые по ТУ 3449-009-47022248-2010, производства АО «ДКС».
  • Кабельные каналы для электромонтажных работ, размером от 25х16 до 100х60 мм выпускаемые по ТУ 27.33.14-001-52715257-2017, производства ООО «Нептун» («Промрукав»). элементы для кабельных каналов: соединитель на стык, заглушка, угол, поворот, Т-образный угол. Система крепежа серии КП.
  • Кабельные каналы для электромонтажных работ, серии МЕХ-Е110, INSTA- Е110, ARC-LAN-Е110, с аксессуарами выпускаемые по  ТУ 3464-002-56625002-2002, производства ООО «Кросс Линк»  товарного знака "Ecoplast" (Экопласт).
  • Трубы гибкие гофрированные серии «OCTOPUS» из композиции на основе не распространяющего горение ПВХ и аксессуары к ним, диаметрами от 10 до 60 мм, выпускаемые по ТУ 2247-008-47022248-2002, производства АО «ДКС». Трубы гибкие гофрированные из электроизоляционного материала для электромонтажных работ без содержания галогенов «OCTOPUS» и аксессуары к ним, диаметрами от 16 до 50 мм, выпускаемые по ТУ 3491-052-47022248-2016, производства АО «ДКС». Трубы жесткие гладкие серии «Express» из композиции на основе не распространяющего горения ПВХ и аксессуары к ним, диаметрами от 16 до 63 мм, выпускаемые по ТУ 2248-012-47022248-2009, производства АО «ДКС». Трубы гибкие  армированные серии  «Express»,  из композиции на основе не распространяющего горение ПВХ и аксессуары к ним , выпускаемые по ТУ 2247-023-47022248-2009    производства АО «ДКС». Трубы гибкие гофрированные серии «OCTOPUS» из композиции на основе не распространяющего горение полипропилена и аксессуары к ним, диаметрами от 16 до 50 мм, выпускаемые по ТУ 3491-010-47022248-2003, производства АО «ДКС».Трубы гибкие гофрированные серии «OCTOPUS» из полиамида и аксессуары к ним, диаметрами от 16 до 50 мм, выпускаемые по ТУ 2247-024-47022248-2009, производства АО «ДКС».
  • Трубы гибкие гофрированные из поливинилхлорида для электромонтажных работ (ПВХ), диаметром от 16 до 63 мм, типа Легкая, Тяжелая, Сверхтяжелая, выпускаемые по ТУ 22.21.29-001-52715257-2017, производства ООО «Нептун» (Промрукав).
    Трубы гибкие гофрированные из полипропилена для электромонтажных работ (ПП), диаметром от 16 до 63 мм, типа Легкая, Тяжелая, выпускаемые по ТУ 22.21.29-007-52715257-2017, производства ООО «Нептун»  (Промрукав).
    Трубы гибкие гофрированные из полиамида для электромонтажных работ (ПА), диаметром от 16 до 63 мм, выпускаемые по ТУ 22.21.29-008-52715257-2017, производства ООО «Нептун» (Промрукав).
    Трубы гибкие гофрированные из полиолефинов для электромонтажных работ (ПЛЛ), диаметром от 16 до 63 мм, типа Легкая, Тяжелая, выпускаемые по ТУ 27.90.12-001-52715257-2018, производства ООО «Нептун»  (Промрукав). Элементы для труб гофрированных: патрубок-муфта, муфта вводная, тройник, угловой соединитель. Система крепежа серии ГТ.
    Трубы гладкие жесткие из поливинилхлорида для электромонтажных работ и аксессуары для труб (ПВХ), диаметром от 16 до 63 мм, типа Легкая, Тяжелая выпускаемые по ТУ 22.21.21-001-52715257-2017, производства ООО «Нептун»  (Промрукав). Элементы для труб гладких жестких: патрубок-муфта; угловой соединитель плавный; поворот гибкий гофрированный, угловой соединитель, тройник, муфта вводная. Система крепежа серии ЖТ.
  • Трубы гибкие гофрированные из специализированной композиции поливинилхлорида (ПВХ-90) с аксессуарами выпускаемые по ТУ 3464-001-56625002-2001 производства ООО «Кросс Линк»  товарного знака "Ecoplast" (Экопласт). Трубы гибкие гофрированные из композиции не содержащих галогенов полиолефинов ПЛЛ   (ПНД, Полипропилена), серия HFR, с аксессуарами  выпускаемые по ТУ 3464-001-56625002-2001 производства ООО «Кросс Линк»  товарного знака "Ecoplast" (Экопласт). Трубы гибкие гофрированные из композиции не содержащих галогенов полиолефинов, серия HFFRLS, с аксессуарами выпускаемые по ТУ 3464-001-56625002-2001 производства ООО «Кросс Линк»  товарного знака "Ecoplast" (Экопласт).
  • Трубы гладкие жесткие из специализированной композиции поливинилхлорида (ПВХ-90) с аксессуарами выпускаемые по ТУ 3464-004-56625002-2004, производства ООО «Кросс Линк»  товарного знака "Ecoplast" (Экопласт). Трубы гладкие жесткие из композита безгалогенного на основе ПНД, серия RG HFR, с аксессуарами выпускаемые по ТУ 3464-004-56625002-2004,производства ООО «Кросс Линк»  товарного знака "Ecoplast" (Экопласт).
  • Металлорукав РЗ и  аксессуары  выпускаемый по ТУ 4833-001-48428865-2016, изготовитель ООО «ПКП «МЕТЭС»; торговая марка ИЭК.
    Металлорукав в ПВХ оболочке  аксессуары  выпускаемый по ТУ 25.99.29-002-37012736-2017, изготовитель ООО «УралОмегаПласт»; торговая марка ИЭК.
  • Рукава металлические для электропроводок в том числе в ПВХ оболочке серии «COSMEC» и аксессуары к ним, диаметрами от 10 до 50 мм, выпускаемые по ТУ 4833-051-47022248-2016, производства АО «ДКС»
  • Стальные трубы для электропроводок и аксессуары к ним серии «COSMEC», диаметрами от 16 до 63 мм, выпускаемые по ТУ 4833-041-47022248-2014, производства АО «ДКС».
  • Рукава металлические торговой марки «ДКС» в EVA и полиуритановой изоляции, выпускаемые в соответствии с CEIEN 61386-1 и 61386-2, производства DKC EuropeSrl диаметрами от 10 до 50 мм.
  • Стальные оцинкованные трубы и аксессуары к ним диаметрами от 16 до 63 мм, производства ООО «ИЭК ХОЛДИНГ».
  • Рукава металлические гибкие негерметичные типов Р3, Р4, диаметром от 6 до 100 мм, выпускаемый по ТУ 25.99.29-001-52715257-2018, производства ООО «Нептун».
    Рукава металлические гибкие в изоляции торговой марки «Промрукав», диаметром от 8 до 100 мм, выпускаемый по ТУ 25.99.29-002-52715257-2017, производства ООО «Нептун».
    Элементы для рукавов металлических гибких: муфты серии ВМ, ВМУ, СММ, МВП, СТМ, оконцеватели защитные ОЗМ, муфты для заземления, хомут для заземления, кольца для заземления. Система крепежа серии МР.
  • Рукава металлические гибкие диаметром от 15 до 25 мм типов Р3-Ц и Р3-ЦП, выпускаемые по ГОСТ 3575-75.
  • Труба стальная диаметром от 6 до 100 мм, выпускаемая по ГОСТ 3262-75, ГОСТ 10704-91, ГОСТ 33228-2015.
  • Канат стальной ЛК-О ГОСТ 3062-80 и ТК ГОСТ 3063-80 выпускаемый по ГОСТ 3064-80, ГОСТ 306-80, ГОСТ 3067-80, ГОСТ 3241-91 DIN 3055, DIN 3066, талреп выпускаемый по ГОСТ 9690-71
  • Коробки монтажные огнестойкие серии FB выпускаемые по ТУ 27.33.13-001-77752578-2019 производства ООО «Авангард».
  • Коробка огнестойкая ПС товарного знака «IEK»;, выпускаемая по ТУ 3464-001-86833092-2008, изготовитель ООО «Пласткор».
  • Коробки ответвительные огнестойкие серии FS с предварительно смонтированной клеммной колодкой из огнестойкой керамики, выпускаемые по ТУ 3464-048-47022248-2016, производства АО «ДКС»
  • Коробки монтажные огнестойкие серии КМ-О, выпускаемые по ТУ 3449-005-70631050-2009, производства ООО «ФНПП «Гефест».
  • Коробки огнестойкие серии FR торговой марки «Промрукав», выпускаемые по ТУ 27.33.13-001-52715257-2017, производства ООО «Нептун».
  • Коробки пластиковые распределительные без галогена огнестойкие серии JBS, BJB/JBS, JBL, MB товарного знака "Ecoplast" (Экопласт) выпускаемые по ТУ 3464-014-52811541-2016 производства ООО « Кросс Линк».
  • Коробки металлические огнестойкие коробки серия SMB для электропроводки IP66,  товарного знака "Ecoplast" (Экопласт) по ТУ 27.33.13-017-52811541-2020, производства ООО «Кросс Линк».
  • Коробки распределительные и ответвительные огнестойкие серий "КРОПС" и "КРОПС-П" на номинальное напряжение до 1 кВ включительно, выпускаемые по ТУ 2733-131-03753993-2017, производства  ООО «ПРО Системс».
  • Огнестойкие коммутационные коробки МЕТА 7403 Х ФКЕС 423142.131 ПС , производства ЗАО «НПП «Мета».
  • Крепежные элементы: Система крепежа «M5 Combitech» , торговой марки «DKC», скоба металлическая однолапковая – СМО, скоба металлическая двухлапковая –СМД, скоба металлическая  с отверстием 6,5 мм для анкер-клина СМО и СМД, скоба металлическая без отверстий для монтажного пистолета СМО и СМД, кляймер оцинкованный, в ассортименте, хомут трубный, анкер стальной разжимной, анкер-клин, дюбель металлический универсальный, саморезы различных модификаций, шпилька оцинкованная, гвозди усиленные для монтажного пистолета марки Hilti, Toua, DeWalt,  дюбель Молли металлический для гипсокартона, крепления к профнастилу, заклепки резьбовые, лента монтажная стальная перфорированная, лента монтажная стальная неперфорированная, стяжка кабельная стальная СКС, трос стальной DIN, зажимы для троса, талрепы, коуш.
  • Крепежные изделия: винт 6*10 специальный; гайка специальная с фланцем м6-м16; шпилька м6-м16; гайка шестигранная  м6-м16; шайба плоская и усиленная  м6-м16; шайба гровер  м6-м16; шайба зубчатая  м6-м16; анкер стальной забивной  м6-м16; анкер латунный забивной м6-м16; гайка соединительная   м6-м16; шестигранный болт м6-м16; анкер-болт с гайкой м6-м16; струбцина   м8-м16. Кронштейн металлический консольный с опорой П-образный КФСТ.301564.001; консоль горизонтальная лёгкая КГ1-115 КФСТ.301564.002; фиксатор кабеля в ККМО КФСТ.301262.132 (133); хомуты короба: КФСТ.301262.29; КФСТ.735312.062(-01); хомут кабельный КФСТ.735322.097(-01); крепёжная жаропрочная проволока КФСТ.750260.005; дюбель-хомут КФСТ.735322.041 (048, 049-01, 049-02, 164, 181); дюбель-скоба КФСТ.735322.182, дюбель КФСТ.735322.095 (096, 178, 179); подвес канатный КФСТ.735322.180; лента-основание КФСТ.735312.056 (-01); лента хомута  КФСТ.750260.001(002) лента термостойкая ЛТ «Гефест» КФСТ.735312.074; лента огнестойкая ЛО «Гефест» КФСТ.735312.075; трубка термостойкая ТТИ «Гефест» КФСТ.344990.020.
  • Огнестойкая монтажная пена Огнеза, пена полиуретановая огнестойкая Инзапен-П, противопожарная пена HILTI,,огнестойкая монтажная пена Pyrosit, терморасширяющийся огнезащитный состав для кабельных линий «Гефест трос КЛ» ТУ 20.30.11-017-70631050-2017.

Что такое огнестойкая кабельная линия:

В настоящий момент в Российской Федерации особое внимание уделяется безопасности людей и сооружений, их защите от прямого воздействия пожара. На сегодняшний день в России действует ряд нормативных документов, предъявляющих определенные требования к огнестойкости кабельных систем.

Огнестойкая кабельная линия (в состав которой входят кабеленесущие системы и кабели) – это кабельная линия, способная сохранять функциональность (передавать электроэнергию или отдельные ее импульсы) в условиях пожара.
Прокладка кабельной линии должна осуществляться строго согласно требованиям технической документации.

Федеральный закон от 22.07.2008 N 123-ФЗ «Технический регламент о требованиях пожарной безопасности» статья 82 (в ред. ФЗ от 10.07.2012 N 117-ФЗ) ввел обязательное требование для кабельных линий. Термины «кабели и провода» из предыдущей редакции закона были заменены терминами «кабельные линии и электропроводка».

Применение кабеля с маркировкой FRLS не является достаточным условием выполнения требований закона. Исключается применение клемм с пластмассовой изоляцией для соединения огнестойких проводов.

Сфера применения огнестойкой кабельной линии:

«п2. Кабельные линии и электропроводка систем противопожарной защиты, средств обеспечения деятельности подразделений пожарной охраны, систем обнаружения пожара, оповещения и управления эвакуацией людей при пожаре, аварийного освещения на путях эвакуации, аварийной вентиляции и противодымной защиты, автоматического пожаротушения, внутреннего противопожарного водопровода, лифтов для транспортировки подразделений пожарной охраны в зданиях и сооружениях должны сохранять работоспособность в условиях пожара в течение времени, необходимого для выполнения их функций и эвакуации людей в безопасную зону.»

Огнестойкие кабельные линии применяются для систем противопожарной защиты, где важно сохранять работоспособность в условиях пожара в течение времени, необходимого для своевременной эвакуации людей в безопасную зону. ОКЛ используются для обеспечения деятельности подразделений пожарной охраны, а также систем обнаружения, оповещения и управления эвакуацией людей при пожаре. Кроме того, огнестойкие кабельные линии широко применяются для обеспечения аварийного освещения на путях эвакуации, аварийной вентиляции и противодымной защиты, автоматического пожаротушения, внутреннего противопожарного водопровода и лифтов.

Регламентирующие законы:

  • Федеральный закон №123 «Технический регламент о требованиях пожарной безопасности».
  • СП3.13130.2009. Система оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности.
  • СП5.13130.2009. Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования.
  • СП6.13130.2009. Электрооборудование. Требования пожарной безопасности.
