Коробки коммутационные огнестойкие МЕТА 7403

Коробки коммутационные огнестойкие МЕТА 7403 в составе ОКЛ «АвангардЛайн». Коробка огнестойкая КМ О представляет собой металлическое основание с различным количеством керамических клеммных колодок.

Системы кабельных лотков, коробов, кабель-каналов, труб и крепежей	Базовые нормативные документы
Коробка коммутационная огнестойкая МЕТА 7403-Х	ТУ ФКЕС 43142.131

Коробка коммутационная огнестойкая МЕТА 7403

Технические характеристики:

	7403-2	7403-4	7403-4 исп.И	7403-6	7403-8	7403-12
Кол-во контактов	2	4	4	6	8	12
Макс. сечение проводника (кв.мм)	6	6	6	6	6	6
Материал клеммных колодок	керамика	керамика	керамика	керамика	керамика	керамика
Степень защиты оболочки	IP41	IP41	IP41	IP41	IP41	IP41
Габаритные размеры (мм)	75x75x28	75x75x28	75x75x28	75x75x28	75x75x28	75x75x28
Масса, (кг)	0,08	0,1	0,11	0,12	0,13	0,16
Наличие изолятора КЗ	нет	нет	есть	нет	нет	нет

Конструкция:

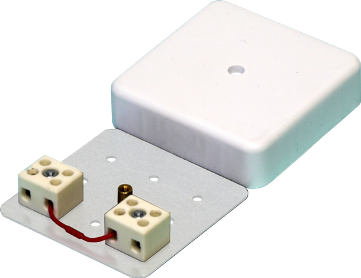

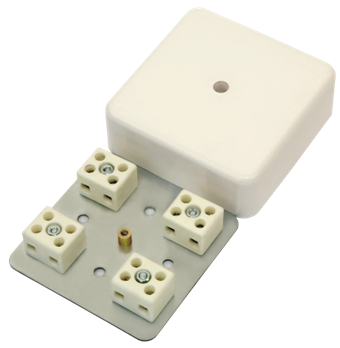

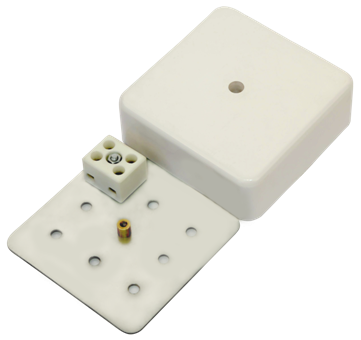

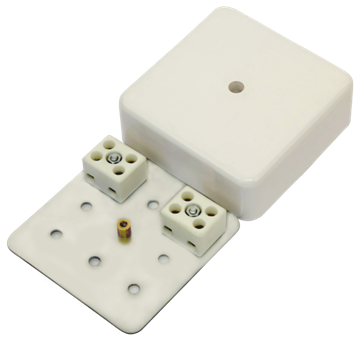

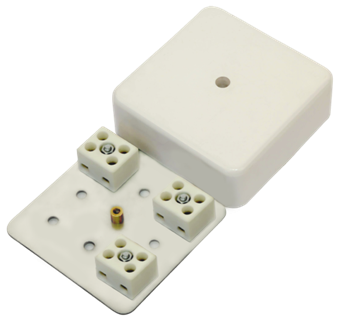

Коробка огнестойкая КМ О представляет собой металлическое основание с различным количеством керамических клеммных колодок (КМ О (2 к) – МЕТА 7403-2, КМ О (4 к) – МЕТА 7403- 4, КМ О (8 к) – МЕТА 7403-8, КМ О (12 к) – МЕТА 7403-12).

Металлическое основание и клеммные колодки монтажной огнестойкой коробки закрываются декоративной крышкой из пластмассы нераспространяющей горение (НГ).

Огнестойкая коммутационная коробка с изолятором короткого замыкания (КЗ) предназначена для использования в системах противопожарной автоматики, в том числе в системах оповещения и управления эвакуацией людей при пожаре (СОУЭ). В случае пожара, в оповещателе может возникнуть короткое замыкание (например замыкание обмоток трансформатора), которое может вывести из строя как отдельный шлейф оповещения, так и всю систему. Соответственно требования Федерального закона ФЗ № 123 не будут выполнены (ФЗ №123 статья 84 пункт 7 «Системы оповещения людей о пожаре и управления эвакуацией людей должны функционировать в течение времени, необходимого для завершения эвакуации людей из здания, сооружения, строения.»).

При пожаре изолятор ограничивает ток через оповещатель, в цепи которого возникло короткое замыкание (оповещатель отключается). Остальные элементы системы оповещения продолжат работать в штатном режиме.
