Кабель силовой ППГнг(А)-FRHF, ППГЭнг(А)-FRHF

Описание кабеля: Кабели предназначены для передачи и распределения электрической энергии в электротехнических стационарных установках на номинальное переменное напряжение 0.66 и 1 кВ частотой 50 Гц. Для прокладки в сухих и влажных производственных помещениях. Кабели не рекомендуются для прокладки в земле (траншеях). Кабели не распространяют горение при групповой прокладке.

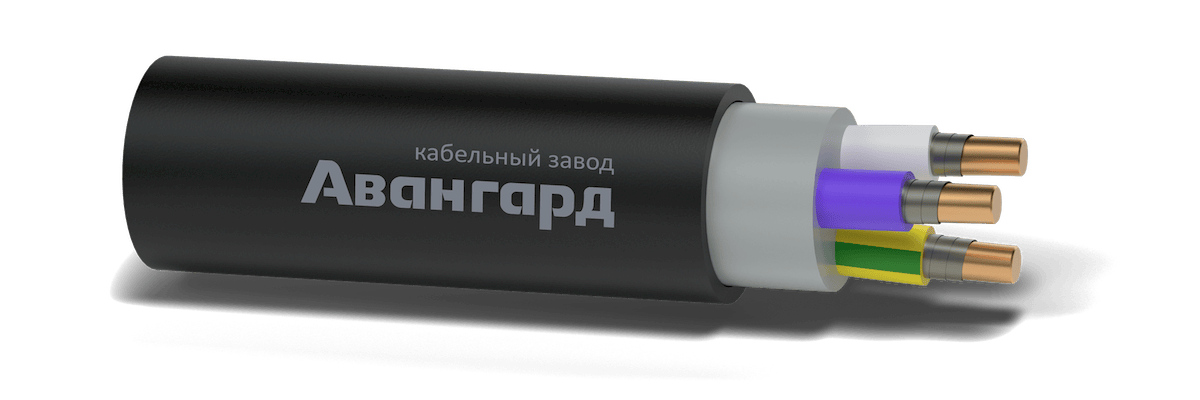

Конструкция кабеля:  ТУ 27.32.13-004-77752578-2017

  1. Медная токопроводящая жила 1 класса гибкости
  2. Количество жил 2 - 5. Номинальное сечение основных жил, 1.5 – 16 мм.кв.
  3. Огнестойкость обеспечивается термическим барьером из двух слюдосодержащих лент которые наложены на жилу виде обмотки с перекрытием.
  4. Изоляция из полимерной композиции, не содержащей галогенов, не выделяющей коррозионно-активных газообразных продуктов при горении и тлении. Изолированные жилы кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета, изоляция жил заземления выполняется двухцветной (зелено- желтой расцветки). Изолированные жилы скручены в сердечник правосторонней скруткой.
  5. Наружная оболочка из полимерной композиции, не содержащей галогенов, не выделяющей коррозионно-активных газообразных продуктов при горении и тлении.
  6. Экран - общий экран в виде обмотки из медных лент.



Область применения:

Огнестойкий кабель ППГнг(А)-FRHF и ППГЭнг(А)-FRHF активно используют для общепромышленного применения и на атомных станциях вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97 при поставках на внутренний рынок и на экспорт. Кабели ППГнг(А)-FRHF предназначены для кабельных линий питания оборудования систем безопасности АС, электропроводок цепей систем пожарной безопасности (цепи пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов), в том числе во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В1, для электропроводок в операционных отделениях больниц, цепей аварийного электроснабжения и токоприемников, срабатывающих при пожаре.

Условия эксплуатации, класс пожарной опасности:

Для кабелей ППГнг(А)-FRHF и ППГЭнг(А)-FRHF по ГОСТ 31565 — 2012 — П1б.1.1.2.1

Нераспространение горения при групповой прокладке (категории А)

ДИАПАЗОН ДОПУСТИМЫХ ТЕМПЕРАТУР
при эксплуатации от -60°C до +90°C
при монтаже от -15°C до +50°C

МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА КАБЕЛЯ
Dн – мах наружный размер кабеля          10 х Dн

МИНИМАЛЬНЫЙ СРОК СЛУЖБЫ             40 лет

Кабель ППГнг(А)-FRHF и ППГЭнг(А)-FRHF допускается использовать внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели кратковременно стойки к воздействию минеральных масел и бензина.

Электрические параметры:

  Номинальное сечение токопроводящих жил, мм.кв. 1.50 2.50 4.00 6.00 10.0 16.0
  Сопротивление жилы постоянному току при 20°C, не  более, Ом/км 12.1 7.41 4.61 3.08 1.83 1.15
  Рабочее напряжение, не более, В 0.66/1 0.66/1 0.66/1 0.66/1 0.66/1 0.66/1



Массогабаритные параметры: Кабель ППГнг(А)-FRHF (Dн – наружный размер кабеля, мм; m – расчетная масса кг на 1км)

  Сечение токопроводящих жил, мм.кв. 1.50 1.50 2.50 2.50 4.00 4.00 6.00 6.00 10.0 10.0 16.0 16.0
  Число жил в кабеле, N m m m m m m
  2 12.1 176 12.9 212 14.7 278 15.5 338 16.3 497 21.2 680
  3 12.7 199 13.5 246 15.3 328 16.5 415 18.2 612 22.3 814
  4 13.6 240 14.5 296 16.6 398 17.9 508 20.5 759 24.4 1080
  5 14.6 270 16.7 352 18.0 478 19.8 619 22.5 928 27.1 1182



Массогабаритные параметры: Кабель ППГЭнг(А)-FRHF (Dн – наружный размер кабеля, мм; m – расчетная масса кг на 1км)

  Сечение токопроводящих жил, мм.кв. 1.50 1.50 2.50 2.50 4.00 4.00 6.00 6.00 10.0 10.0 16.0 16.0
  Число жил в кабеле, N m m m m m m
  2 13.9 316 14.7 365 16.4 469 17.4 549 19.1 694 21.2 906
  3 14.5 348 15.3 407 17.2 529 18.3 629 20.0 812 22.3 1080
  4 15.5 391 16.5 463 18.6 609 19.8 731 21.7 957 24.4 1302
  5 16.6 431 17.7 514 20.1 680 21.5 822 23.8 1099 26.6 1490
