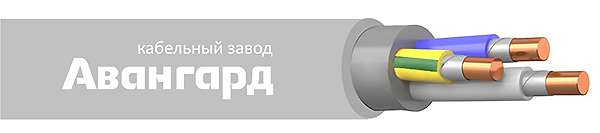

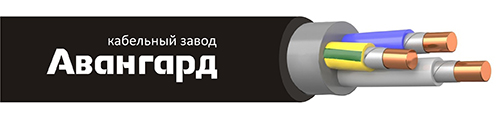

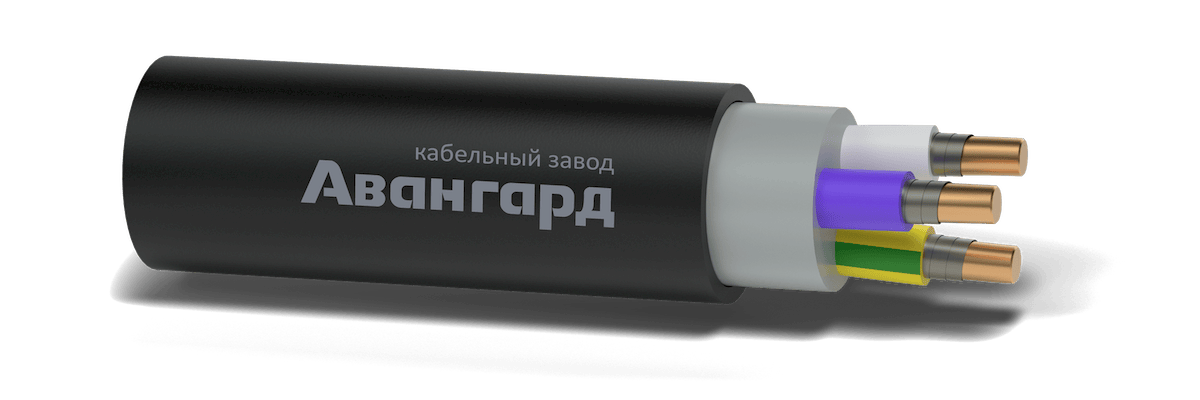

Кабель силовой ВВГнг(А)-FRLS LTx, ВВГЭнг(А)-FRLS LTx

Описание кабеля: Кабели предназначены для передачи и распределения электрической энергии в электротехнических стационарных установках на номинальное переменное напряжение 0.66 и 1 кВ частотой 50 Гц. Для эксплуатации в зданиях классов функциональной пожарной опасности Ф1-Ф3,  в том числе зданиях детских дошкольных образовательных учреждений, специализированных домов престарелых и инвалидов, больниц, спальных корпусах образовательных учреждений интернатного типа и детских учреждений, гостиниц, общежитий, спальных корпусов санаториев и домов отдыха общего типа, кемпингов, мотелей, пансионатов, а также для зрелищных, клубных, спортивных сооружений, зданий организаций по обслуживанию населения, метрополитенов, а также для объектов использования атомной энергии вне гермозоны АС.



Конструкция кабеля: ТУ 27.32.13-005-77752578-2017

  1. Медная токопроводящая жила  1 класса гибкости
  2. Количество жил 2 - 5. Номинальное сечение основных жил, 1.5 – 16 мм.кв.
  3. Термический барьер наложен обмоткой из двух слюдосодержащих лент
  4. Изоляция из поливинилхлоридного пластиката не распространяющие горение с пониженным дымо- и газовыделением, с низкой токсичностью продуктов горения. Изоляция плотно прилегает к токопроводящей жиле и отделяется от неё без повреждения. Изолированные жилы кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета, изоляция жил заземления выполняется двухцветной (зелено- желтой расцветки). Изолированные жилы скручены в сердечник правосторонней скруткой.
  5. Внутренняя экструдированная оболочка (заполнение) из поливинилхлоридного пластиката не распространяющие горение с пониженным дымо- и газовыделением, с низкой токсичностью продуктов горения.
  6. Экран выполнен из медной ленты.
  7. Наружная оболочка из поливинилхлоридного пластиката не распространяющие горение с пониженным дымо- и газовыделением, с низкой токсичностью продуктов горения.

Область применения:

Огнестойкий кабель ВВГнг(А)-FRLS LTx, ВВГЭнг(А)-FRLS LTx активно используют для общепромышленного применения и на атомных станциях вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97 при поставках на внутренний рынок и на экспорт. Кабели предназначены для кабельных линий питания оборудования систем безопасности АС, электропроводок цепей систем пожарной безопасности (цепи пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов), в том числе во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В1, для электропроводок в операционных отделениях больниц, цепей аварийного электроснабжения и токоприемников, срабатывающих при пожаре.

Условия эксплуатации, класс пожарной опасности:

Для кабелей ВВГнг(А)-FRLS LTx, ВВГЭнг(А)-FRLS LTx по ГОСТ 31565 — 2012 — П1б.1.2.1.2

Нераспространение горения при групповой прокладке (категории А)

ДИАПАЗОН ДОПУСТИМЫХ ТЕМПЕРАТУР
при эксплуатации от -50°C до +80°C
при монтаже от -10°C до +50°C

МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА КАБЕЛЯ
Dн – мах наружный размер кабеля          10 х Dн

МИНИМАЛЬНЫЙ СРОК СЛУЖБЫ             30 лет

Кабель ВВГнг(А)-FRLS LTx, ВВГЭнг(А)-FRLS LTx допускается использовать внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Электрические параметры:

  Номинальное сечение токопроводящих жил, мм.кв. 1.50 2.50 4.00 6.00 10.0 16.0
  Сопротивление жилы постоянному току при 20°C, не более, Ом/км 12.1 7.41 4.61 3.08 1.83 1.15
  Рабочее напряжение, не более, В 0.66/1 0.66/1 0.66/1 0.66/1 0.66/1 0.66/1



Массогабаритные параметры:  кабель ВВГнг(А)-FRLS LTx (Dн – наружный размер кабеля, мм; m – расчетная масса кг на 1км)

  Сечение токопроводящих жил, мм.кв. 1.50 1.50 2.50 2.50 4.00 4.00 6.00 6.00 10.0 10.0 16.0 16.0
  Число жил в кабеле, N m m m m m m
  2 11.1 175 11.9 212 13.7 278 14.5 338 15.3 497 20.2 680
  3 11.7 199 12.5 246 14.3 328 15.5 415 17.2 612 21.3 814
  4 12.6 240 13.5 296 15.6 398 16.9 508 19.5 759 23.4 1080
  5 13.6 270 14.7 352 17.0 478 18.8 619 21.5 928 26.1 1182





Массогабаритные параметры:  кабель ВВГЭнг(А)-FRLS LTx (Dн – наружный размер кабеля, мм; m – расчетная масса кг на 1км)

  Сечение токопроводящих жил, мм.кв. 1.50 1.50 2.50 2.50 4.00 4.00 6.00 6.00 10.0 10.0 16.0 16.0
  Число жил в кабеле, N m m m m m m
  2 14.2 351 15.0 402 16.8 513 17.8 597 19.4 748 21.3 954
  3 14.8 386 15.7 448 17.6 579 18.7 683 20.4 872 22.4 1134
  4 15.9 441 16.9 517 19.0 675 20.2 804 22.1 1040 24.6 1382
  5 17.1 485 18.2 573 20.5 752 21.9 901 24.3 1189 26.8 1574
